三相异步电机的出线盒里有那些标志？它们代表什么意义？

三相异步电机定子绕组的引出线，都集中引到出线盒内，以便接线。所以出线盒也叫接线盒．接线盒内设有相互绝缘的接线柱，有的还设有接地螺钉。那么三相异步电机的出线盒里有那些标志？它们代表什么意义？

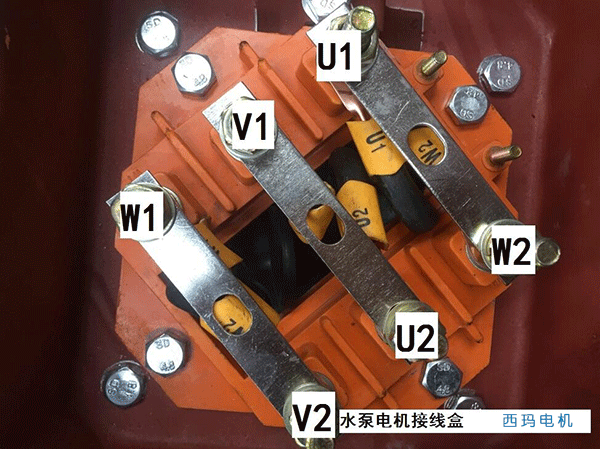

                                          西安泰富西玛电机接线盒

1、绕组引出线标志

Y系列电机第一相、第二相、第三相的首端分别为U1、V1、W1；尾端分别为U2、V2、W2。

JO2老系列电机第一相、第二相、第三相的首端分别为Dl、D2、D3；尾端分别为D4、D5、D6。

有些电机，绕组内部连接好了，只引出三根线，那它们的标志：在新系列电机为U、V、W，在老系列电机为D1、D2、D3。要是有第四根标志为N的引出线，这是星接绕组的中性点。

2、接线螺技标志

与绕组的标志完全相同，其标志有的用标号垫，有的在绝缘底座上压出凸纹。

3、接地螺钉的标志
